本係列電機適用驅動無特殊要求的各種機械，如機床、壓縮機、水泵、通風機、輸送帶、破碎機等，並可供機械行業、石油行業、發電行業及各種工礦企業作原動力機用。







功率：160KW-3150KW
極數：2P、4P、6P、8P、10P、12P
電壓：6KV、10KV 或其它異電壓
機座號：355-630
防護等級；IP23、IP44（管道通風）
絕緣等級：F、H

該係列電機適用驅動無特殊要求的各種機械，如機床、壓縮機、水泵、通風機、輸送帶、破碎機等，並可供機械行業、石油行業、發電行業及各種工礦企業作原動力機用。電機采用全鋼板焊接，結構合理，自帶百葉窗散熱性能好，同時采用VPI真空壓力浸漆，絕緣性能優越、壽命長。此係列電機可用於替代原先J、JS係列電機，在電機功率相同情況下，實現小機座號生產，同時該係列電機用途廣泛、通用性強，可派生出各類型電機，是目前各工礦企業標準采購的電機。


工作方式：S1連續工作製


傳動方式：聯軸器傳動,若為其他傳動方式應在訂貨時說明

1、適用場所：室內或室外、無危險氣體環境；


2、環境溫度：-15～+40℃；


3、海拔高度：不超過1000m；


4、防護等級：IP23、IP44（管道通風）；


5、絕緣等級：F、H。

本係列電機適用驅動無特殊要求的各種機械，如機床、壓縮機、水泵、通風機、輸送帶、破碎機等，並可供機械行業、石油行業、發電行業及各種工礦企業作原動力機用。

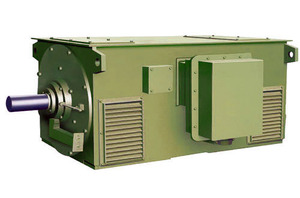

Y係列高壓電機結構特點


Y係列高壓電機采用箱式結構，機座由鋼板焊接而成，重量輕、剛度好。 Y係列高壓電機為自然通風冷卻，機座上部安裝有防護頂罩，拆裝方便，便於電動機的維修。


定子繞組采用F級耐熱絕緣材料、頂部綁紮可靠，並經真空壓力浸漆使Y係列高壓電機具有良好的絕緣性能和機械強度。

Y係列高壓電機的轉子采用可靠的鑄鋁或銅導體的鼠籠型結構。軸承有滾動軸承和滑動軸承兩種形式，依電機的轉速和功率大小而定。


Y係列高壓電機的用途


Y係列高壓電機可用於驅動各種通用機械，如：壓縮機、水泵、風機、破碎機、切削機床、運輸機械及其它機械設備。在礦山、機械工業、發電廠等各種工礦企業中作原動機。用以拖動鼓風機、磨煤機、軋鋼機、卷揚機等應在訂貨時說明。


Y係列高壓電機的標準形式


電壓：10000V，6000V，50Hz


防護等級：Y係列為IP23(若采用管道通風可製成IP44)


絕緣等級：F


工作製：S1（連續）


冷卻方法：Y係列為IC01（或IC11、IC21、IC31）


安裝形式：IMB3


電機接法：Y（接線盒內三個出線端子，從主軸伸端視之接線盒位於機座右側）


使用環境


海拔：不超過1000m


環境空氣溫度：不超過40℃且無嚴重塵埃，最低環境空氣溫度對采用滾動軸承的電動機為-15℃,對采用滑動軸承的電動機為5℃。


空氣中無腐蝕性和爆炸性氣體（也可製成濕熱或高原地區電動機）
