鼓風機廠家：G4-73 20D鼓風機發貨現場

發布時間： 2016-07-13 瀏覽量： 4445

2016年7月13日鼓風機用戶訂購的大型鍋爐鼓風機G4-73 20D鼓風機完成製作，並分裝到貨車發往用戶的訂購地址。

風機型號：G4-73 20D鼓風機
風機傳動方式：D式均采用彈性聯軸器傳動
轉速：730/min
風壓/全壓：2225-3347Pa
流量：127080-243800m³/h
電機功率：245kW

G4-73 20D型鍋爐風機 - 風機用途

G4-73型鍋爐鼓風機與Y4-73型鍋爐引風機適用於火力發電廠中2～670T/h蒸氣鍋爐的通、引風機係統。沒有特殊要求情況下，G4-73亦可用於礦井通風及一般通風。通風機輸送的介質為空氣，最高溫度不得超過80°C；引風機輸送的介質為煙氣，最高溫度不得超過250°C。在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠使用情況除塵效率不得低於85%。

G4-73 20D型鍋爐風機 - 風機型式

1、其中G、Y分別表示鍋爐通風機與鍋爐引風機。
2、風機的出負口位置，以機殼的出風口角度表示。
3、通風機與引風機製成單吸入、各有№8～28共12個機號。
4、從電機一端正視，葉輪順時針旋轉稱為右旋風機，以“右”表示；葉輪逆時針旋轉稱為左旋風機，以“左”表示。
5、風機傳動方式為D式，均采用彈性聯軸器傳動。

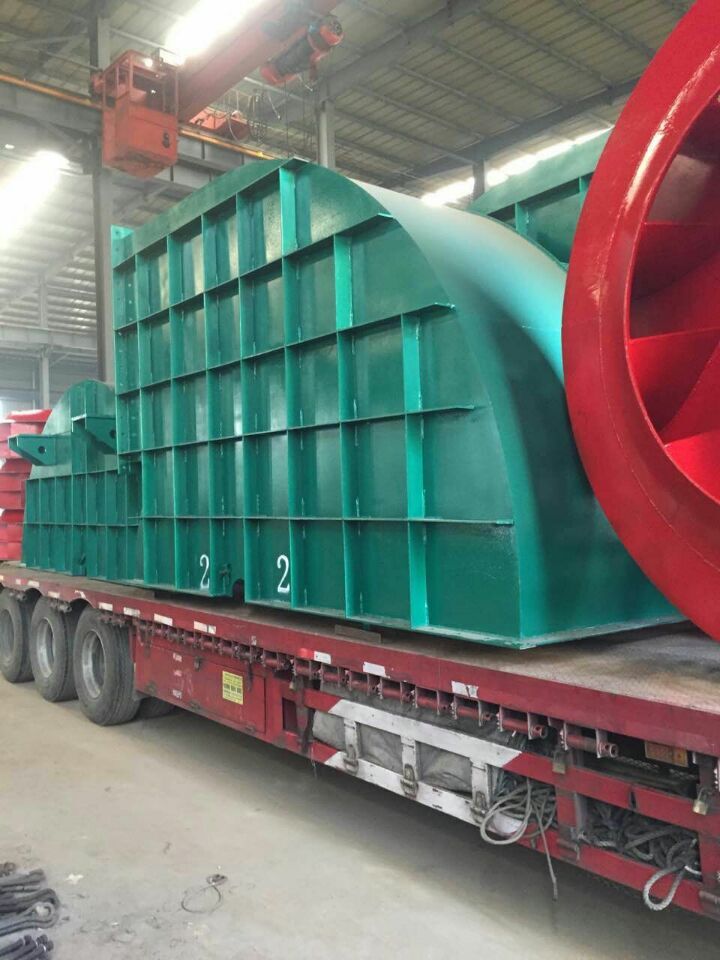

鼓風機發貨現場

G4-73 20D型鍋爐風機 - 結構特點

風機主要由葉輪、機殼、進風口、調節站及傳動部分組成。
1、葉輪---由12片後傾機翼斜切型葉片焊接於弧錐形前盤與平板形後盤中間。由於采用了機翼型葉片，保證了風機高效率、低噪聲、高強度。葉輪經靜、動平衡校正，故運轉平穩。同一機號的通、引風機葉輪結構相同。
2、機殼---用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8～12機殼作成整體結構，不能拆開。№14～16機殼作成兩開式。№18～28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨損。
3、進風口--收斂、流線型進風口製成整體結構，用螺栓固定於風機入口側。
4、調節門--用以調節風機流量的裝置，軸向安裝在進風口前麵。調節範圍由0°（全開）到90°（全閉）。調節門的搬把位置，從進風口方向看在右側，右旋風朵搬把由下往上推是由全閉到全開方向；左旋風機搬把由上往下拉是由全閉到全開方向。
5、傳動組--傳動部分的主軸由優質鋼製成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～28用二個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位批示器（僅引風機）。潤滑油采用30號機械油，油量按油位標誌實施，№8-16整體筒式軸承箱如何采用幹油時，在軸承箱內滾珠一側應加擋油板，其固定槽互通情予已製。引風機備有水冷卻裝置，因此，須加裝輸水管。耗水量隨氣溫不同而異，一般按0.5～1m³/h考慮。

鼓風機廠家發貨現場

G4-73 20D鍋爐鼓風機的安裝調試與操作

在安裝前首先應準備好安裝鼓風機設備所需的材料及工具，並對風機各部機件進行檢查，對葉輪、主軸和軸承等更應仔細檢查，如發現損傷，應該修好，然後用煤油清洗軸承箱內部。
在安裝操作過程中必須注意下列幾點：
1、在一些接合麵上，為防生鏽，減少拆卸困難，應塗上潤滑脂或機油。
2、在上接合麵的螺栓時，如有定位銷釘、應先上好銷釘再擰緊螺栓。
3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。
（二）安裝要求
1、按圖紙所示位置及尺寸安裝，為得到高效率特別要保證進風口與葉輪的間隙尺寸。
2、保證主軸的水平位置，並測量主軸與電機軸的同心度及聯軸器兩端的不平行度。兩軸不平行允差為0.05mm，聯軸器兩端麵不平行度允差為0.05mm。
3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
4、風機安裝後，撥動轉子，檢查是否有過緊或與固定部分刮蹭現象。
5、安裝風機進口出口管道時，重量不應加在機殼上。
6、全部安裝後，經總檢合，方可試運轉。
（二）風機的試運轉
1、風機的試運轉應在無載荷（關閉進氣管道閘門或調節門）情況下進行。
2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）運轉。
3、滿載荷運轉，對新安裝風機不少於2小時，對修理後的風機不少於半小時

G4-73 20D鍋爐鼓風機風機的操作

1、風機啟動時，應做下列準備工作：
關閉調節門。
檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。
聯軸器應加保護罩。
檢查軸承的油位是否在最高與最低油位之間。
點車檢查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震、鬆動等現象，如有應排除之。
2、風機啟動後，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大於6.3mm/s。
3、下列情況下，必須緊急停車：
發覺風機有劇烈的噪聲；
軸承的溫度劇烈上升；
風機發生劇烈振動和撞擊。

G4-73 20D鍋爐鼓風機的風量調節

在新風機安裝後，進行運轉時就發生流量過大或不足現象，其主要原因有下列幾點：
(1)管網阻力實際值與計算值相差過大。一般管風特性方程式：P=KQ2，式中K—阻力係數，如實際值K小於計算K，則流量增大，反之則流量減少。
(2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。
在新風機安裝後，開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除：
(1)利用調節門的開閉程度調節流量。
(2)改變風機轉速調節流量。
(3)調換新的壓力較高或較低的風機調節流量。
(4)改變管網阻力係數調節流量。
必須指出的是：一般都采用節流裝置來調節流量，但當實際流量比所需流量大得很多時，這種方法浪費電力過多，很不經濟，如條件允許，通常用降低風機轉速或調換壓力較低的風機。
當調節門全開時，流量仍嫌過小，此時應設法減小管網阻力係數，以增加流量，亦可采用提高風機轉速和調換壓力較高的風機，但風機的最大轉速不得超性能表之最高轉速。
風機性能一般指在標準狀態下輸送空氣的性能。引風機指定狀態為大氣壓力Pa=101300Pa，氣體溫度t=200℃，氣體密度ρ=0.745kg/m3。性能表中性能均（jun1）指調節葉片為全開0度時。訂貨時以性能表為準。
當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然後根據換算性能選擇風機。
n—轉速(r/min)ηin—內效率，有注腳0為指定狀態，無注腳0為使用狀態

G4-73 20D鍋爐鼓風機
G4-73 20D鼓風機
G4-73 20D鍋爐離心鼓風機
G4-73 20D風機
G4-73 20D鍋爐引風機

鼓風機選型最好是能夠提供鼓風機詳情參數：風機型號，電機功率，風機風壓，風量，安裝旋向角度以及工作環境，盡可能多的提供風機參數，以便我們為您選擇更準確合適的風機設備。谘詢熱線：18903876663

以上文章由【周口鼓風機廠家】整理發布，轉載請注明出處： http://www.lsqsessb.com/
